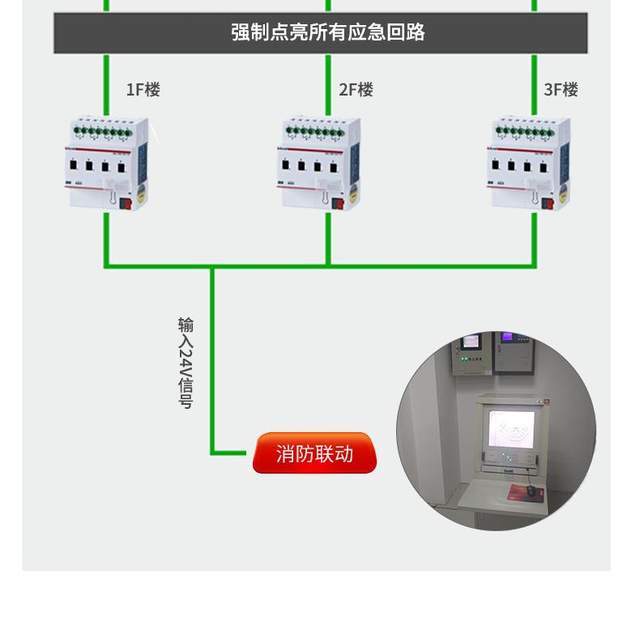

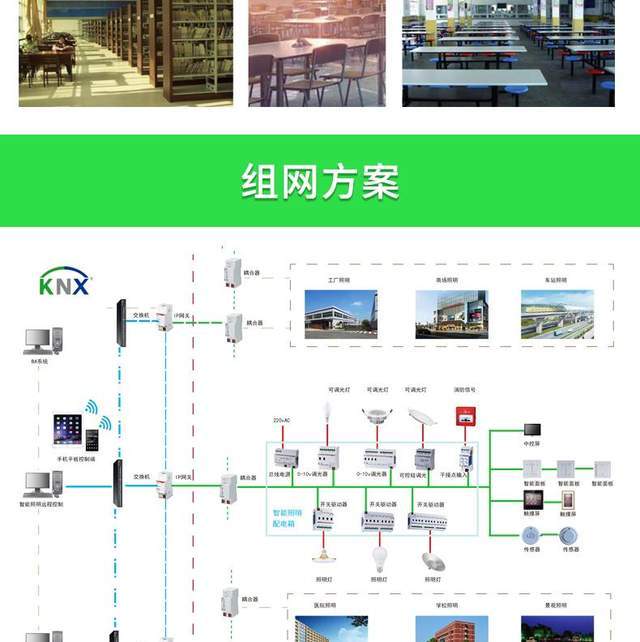

ASL2XX系列開關驅動器(以下簡稱模塊)，是安科瑞ALIBUS智能照明控制系統的控制模塊。該模塊和其他設備（諸如智能面板、傳感器等）連接到一起，組成一套完整的照明控制系統，實現大型公建、樓宇照明系統的智能管理。該模塊作為驅動模塊，直接控制負載電源的通斷,實現多種控制功能，如：負載投切、事件記錄、定時開關、延時關燈、場景控制等。

開關驅動器每路都帶有手動操作開關，可以在上電前手動操作開關照明回路，眾路額定電流16A，大可帶20A，超出負載能力可以再配合更大功率的交流接觸器使用。

1. 概述 ASL2XX系列開關驅動器(以下簡稱模塊)，是安科瑞 ALIBUS智能照明控制系統的控制模塊。該模塊和其他 設備（諸如智能面板、傳感器等）連接到一起，組成一套完整的照明控制系統，智能照明開關驅動器帶Modbus-RTU協議實現大型公建、樓宇照明系 統的智能管理。 該模塊作為驅動模塊，直接控制負載電源的通斷,實現多種控制功能，如：負載投切、事件記錄、定時開 關、延時關燈、場景控制等。

2，產品型號：

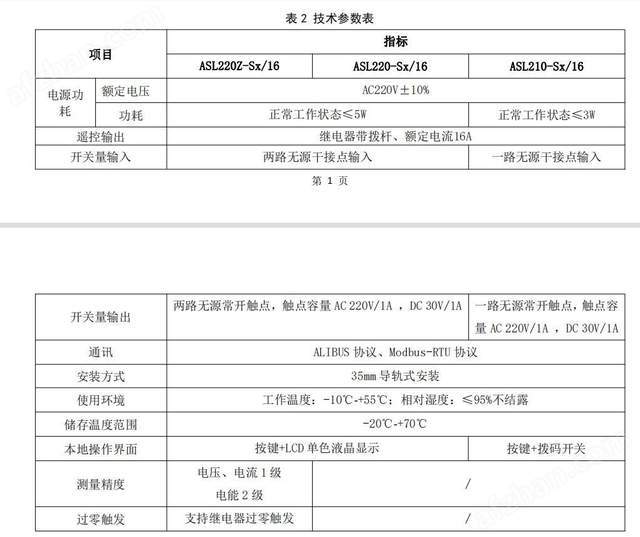

3. 技術參數

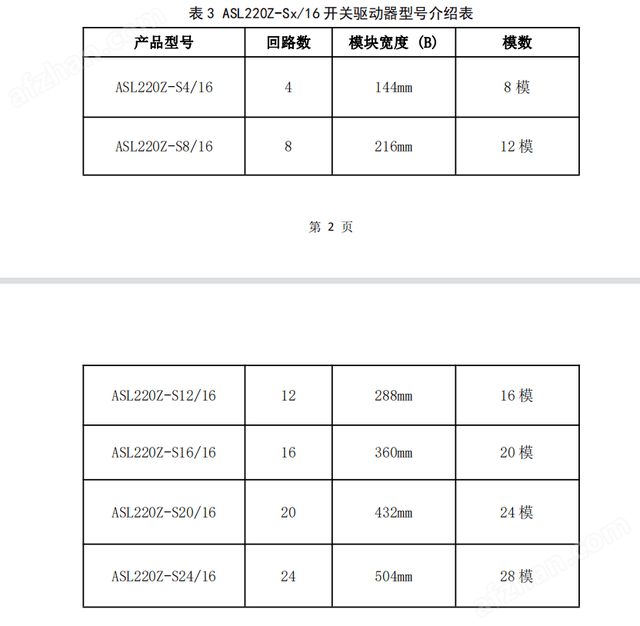

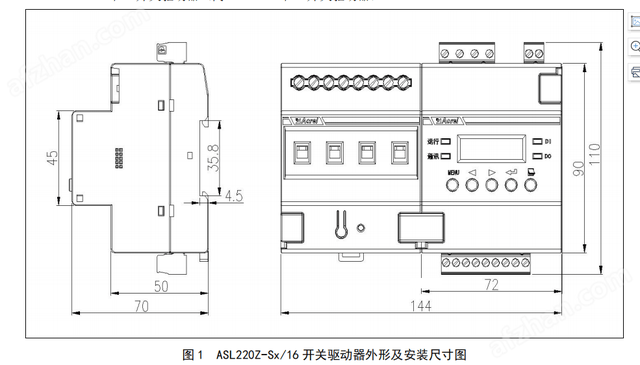

4. 安裝與接線 4.1外形及安裝尺寸 ? ASL220Z-Sx/16開關驅動器（同 ASL220-Sx/16 開關驅動器）

安裝提示: 該模塊適用于35mm 導軌式安裝，安裝時只需將模塊卡進軌道即可。

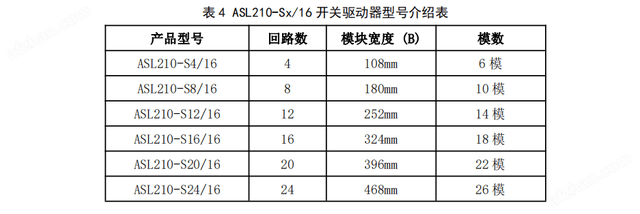

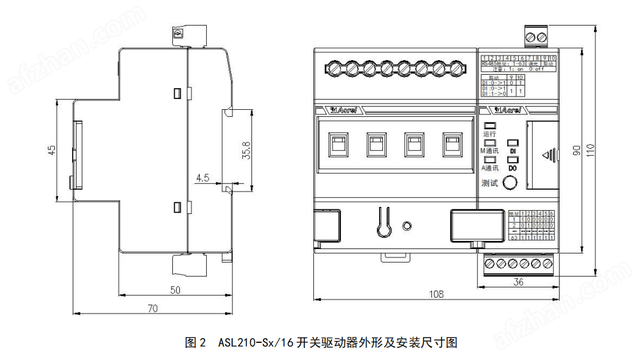

? ASL210-Sx/16開關驅動器

安裝提示: 該模塊適用于 35mm 導軌式安裝，安裝時只需將模塊卡進軌道即可。

4.2電氣接線圖 ? ASL220Z-Sx/16開關驅動器（同 ASL220-Sx/16 開關驅動器）

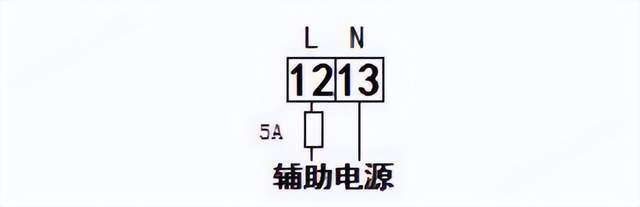

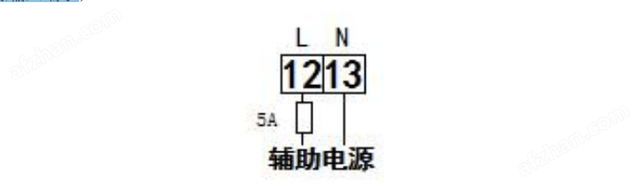

圖 3 為 4 路開關驅動器的接線示意圖。在實際使用中，4 路、8 路、12 路、16 路、20 路、24路開關驅動 器接線與此類似，在此不一一列出。 1 照明回路開關控制端口； 2 繼電器手動操作孔； 注意：開關回路的編號從左至右依次排序； 3 編程按鍵； 4 工作狀態指示燈； 5 電源輸入端子；

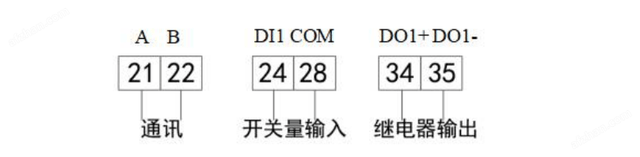

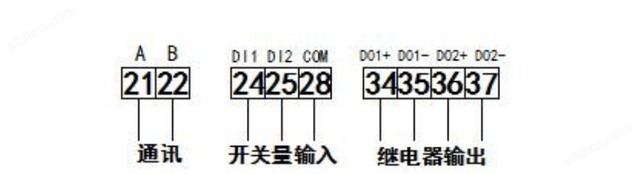

6 顯示屏，運行/通訊指示燈，DI/DO指示燈； 7 操作按鍵：依次為MENU 菜單鍵、 左鍵、 右鍵、 回車和 翻頁； 8 ALIBUS通訊接口； 9 485通訊及 DI/DO 輸入端子

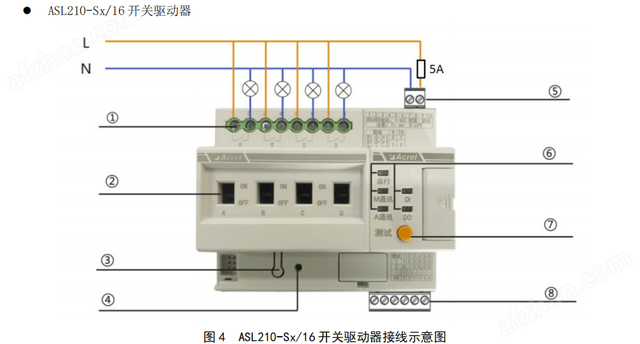

圖 4 為 4 路開關驅動器的接線示意圖。在實際使用中，4 路、8 路、12 路、16 路、20 路、24路開關驅動 器接線與此類似，在此不一一列出。 1 照明回路開關控制端口； 2 繼電器手動操作孔； 注意：開關回路的編號從左至右依次排序； 3 編程按鍵；第 6 頁 4 工作狀態指示燈； 5 電源輸入端子

6 運行/通訊指示燈，DI/DO指示燈； 7 操作按鍵： 測試按鍵； 8 485通訊及 DI/DO 輸入端子

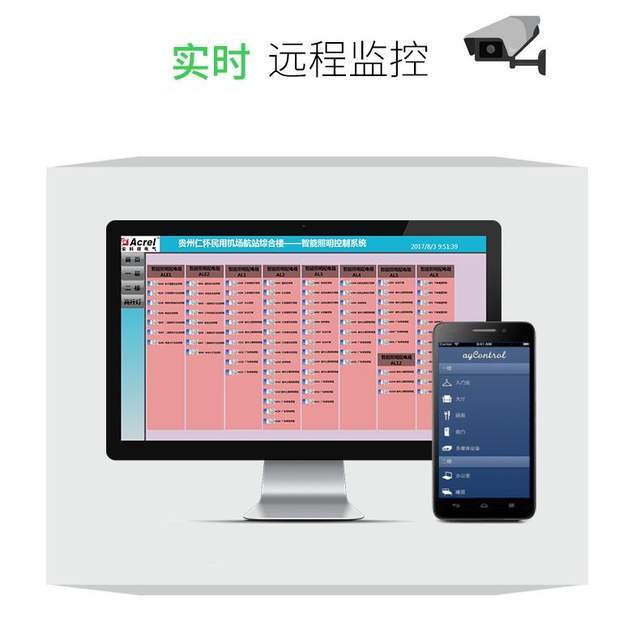

6. 功能應用 所有功能均可在配置軟件進行詳細設置。參數設置說明如下

6.1心跳報文 ? 心跳報文上傳間隔0 到 255s，0 表示不發送

6.2通用功能 ? 掉電狀態：關閉、打開、保持原有的狀態不變 ? 上電狀態：關閉、打開、保持原有的狀態不變 ? 控制組地址：可設置10 個，范圍：0-65535

6.3場景功能 ? 場景控制組地址可設置3 個，范圍 0-65535 ? 不同組地址可設置5 個場景號，場景號范圍 0-255， 0 表示禁用 ? 不同場景號對應不同的控制動作

6.4時間功能 ? 關燈延時時間：范圍：0-65535，單位為秒 ? 時間控制組地址可設置3 個，范圍：0-65535
